Punto di ancoraggio fisso per superfici piane o tetti - Tipo A

Descrizione Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND)

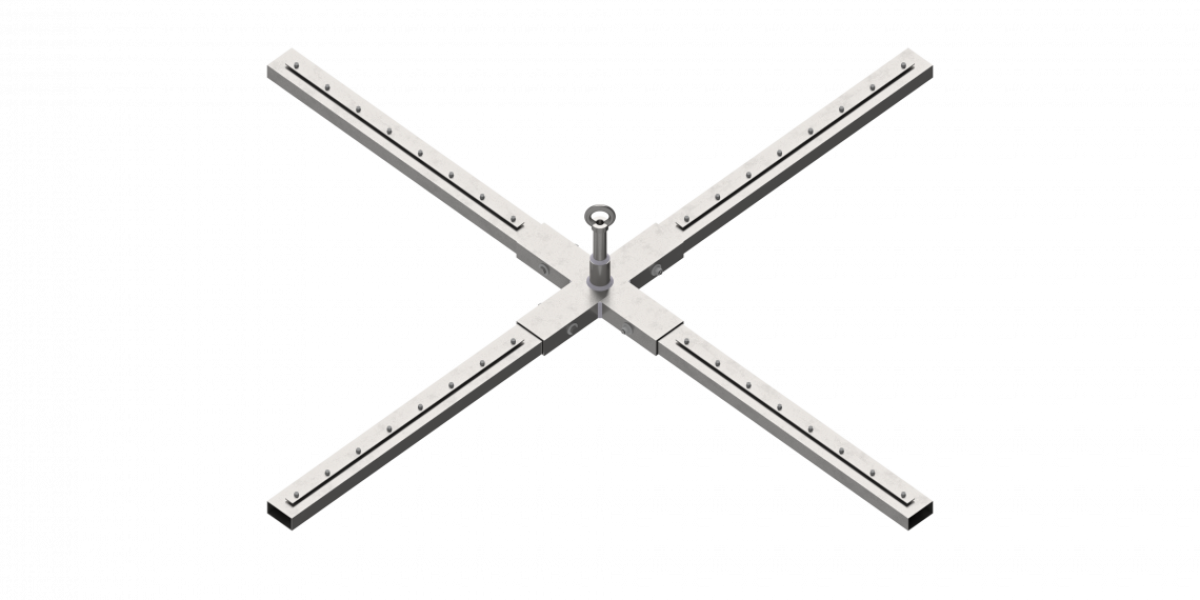

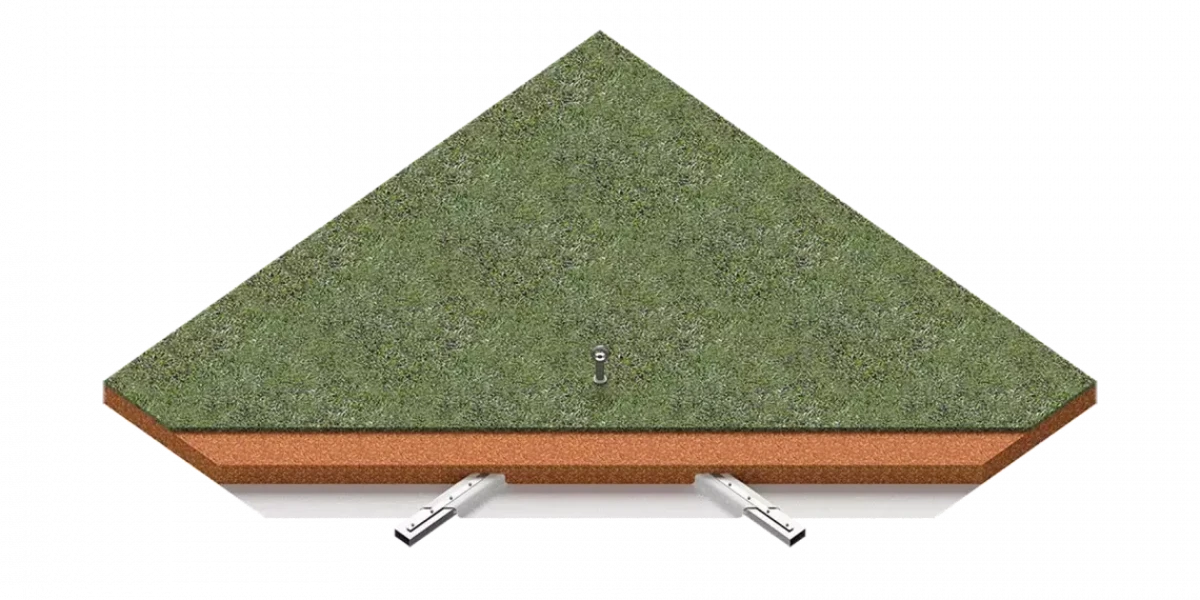

Il Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND) è un punto di ancoraggio progettato secondo le norme UNI EN 795:2012 - UNI 11578:2015 - Tipo A e C, utilizzabile in dispositivi di ancoraggio per superfici orizzontali, max 2%. Il punto di ancoraggio SL UNDERGROUND è in acciaio zincato a caldo e costituito da n. 4 tubolari di forma rettangolare delle dimensioni di 8 x 4 cm, sp. 2 mm, lunghezza 98 cm, di cui 17 cm vengono inseriti in un apposito supporto a “X” e fissati con n. 1 vite metrica M10 cadauno. All’interno del supporto a “X” è inserito un ancoraggio che fuoriesce di 25 cm con apposito golfare.

Il golfare sovrastante serve per il collegamento del dispositivo di protezione individuale. Lo scopo del dispositivo di ancoraggio è predisporre un sistema che permetta l’ancoraggio di un dispositivo di protezione individuale e garantire che lo stesso, se correttamente applicato, non possa staccarsi involontariamente.

Devono essere utilizzati esclusivamente collegamenti conformi alla norma UNI EN 362 con marcatura CE che non generino forze maggiori di 6kN in corrispondenza del dispositivo di ancoraggio.

Composizione e caratteristiche tecniche Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND)

• Acciaio zincato a caldo;
• Dimensioni tubolari: 8 x 4 cm, lunghezza 98 cm;
• Ingombro totale dopo l’assemblaggio: 150 x 150 cm;
• Spessore dei tubolari: 2 mm.

Scheda tecnica Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND)

Configurazione e Posizionamento Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND)

La distanza tra due elementi primari può essere compresa tra 5 e 15 m per distanze maggiori è necessario un elemento intermedio. È obbligatorio utilizzare l’assorbitore di energia. Per il montaggio è necessario attenersi scrupolosamente all’elaborato grafico rappresentante la disposizione planimetrica degli elementi sulla copertura.

Garanzia Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND)

Sicurlive Group offre una garanzia sul Punto di ancoraggio fisso per superfici piane o tetti - Tipo A (SL UNDERGROUND) di 15 anni.
